Einfache Montage der Befestigungsklaue an as-medical Steckdosenleisten
Befestigung Steckdosenleiste
Abbildung 1

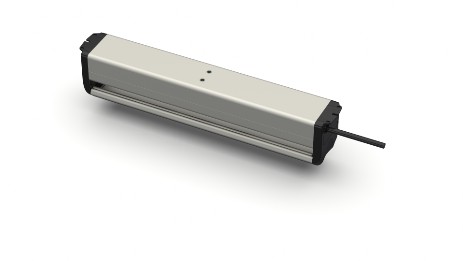

Durch 2 Gewindeeinsätze im rückseitigen Aluminiumprofil der Steckdosenleiste, kann die Universalklaue (Artikel-Nr.: 5800) montiert werden.
Abbildung 2
Die Befestigungsklaue hat 4 Durchgangsbohrungen M5 im Abstand von 22 mm. Somit ist eine flexible Ausrichtung der Klaue gegeben. Eine Längs- oder Quermontage ist möglich (für Rundrohr oder Geräteschiene).
Durch 2 Inbusschrauben M5 x 12 mm wird das Befestigungselement mit dem rückseitigen Profil der Steckdosenleiste verschraubt. Es ist darauf zu achten, dass die Inbusschrauben mit maximal 9 Nm angezogen werden!
Abbildung 3

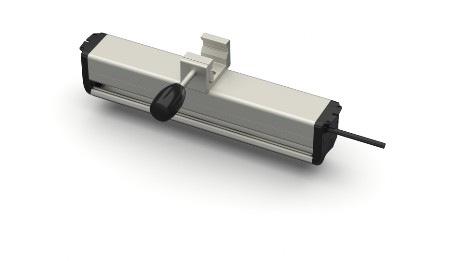

Das Universalbefestigungselement ist montiert.

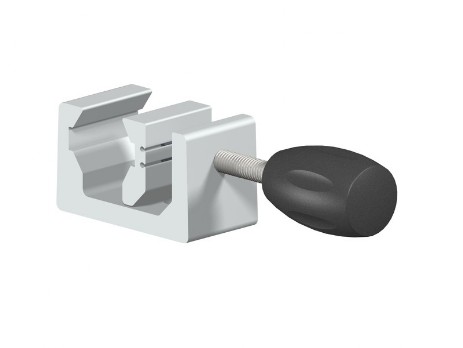

Universalklaue
zur Befestigung an Rundrohr Ø 15 - 40 mm
und Geräteschienen 25 x 10 mm
Material: Aluminium, silber eloxiert
Bohrungen: 4 Stück Ø 5 mm im Abstand von 22 mm zueinander
Art.-Nr.: 5800
